Вертикален CNC струг Hardinge EMAG VL 5
Производство 2001 г. Вертикален струг с обърнат шпиндел, Fanuc 21i-T, патронник 260 мм, диаметър на струговане 220 мм, до 4500 об/мин и 12 задвижвани позиции.
- Производител
- Hardinge
- Модел
- EMAG VL 5
- Година
- 2001
- Местоположение
- Ямбол, България
Снимки
Описание

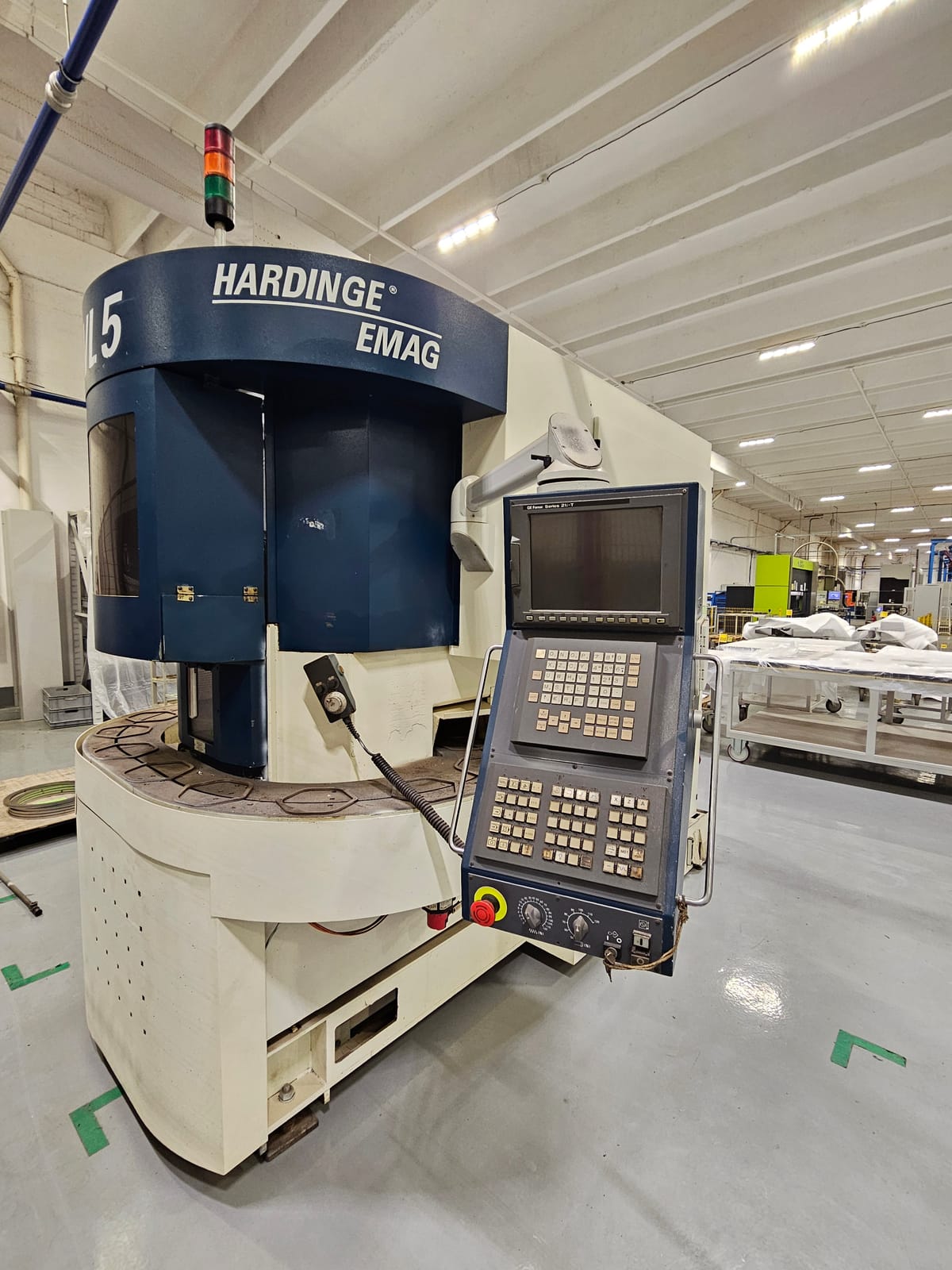

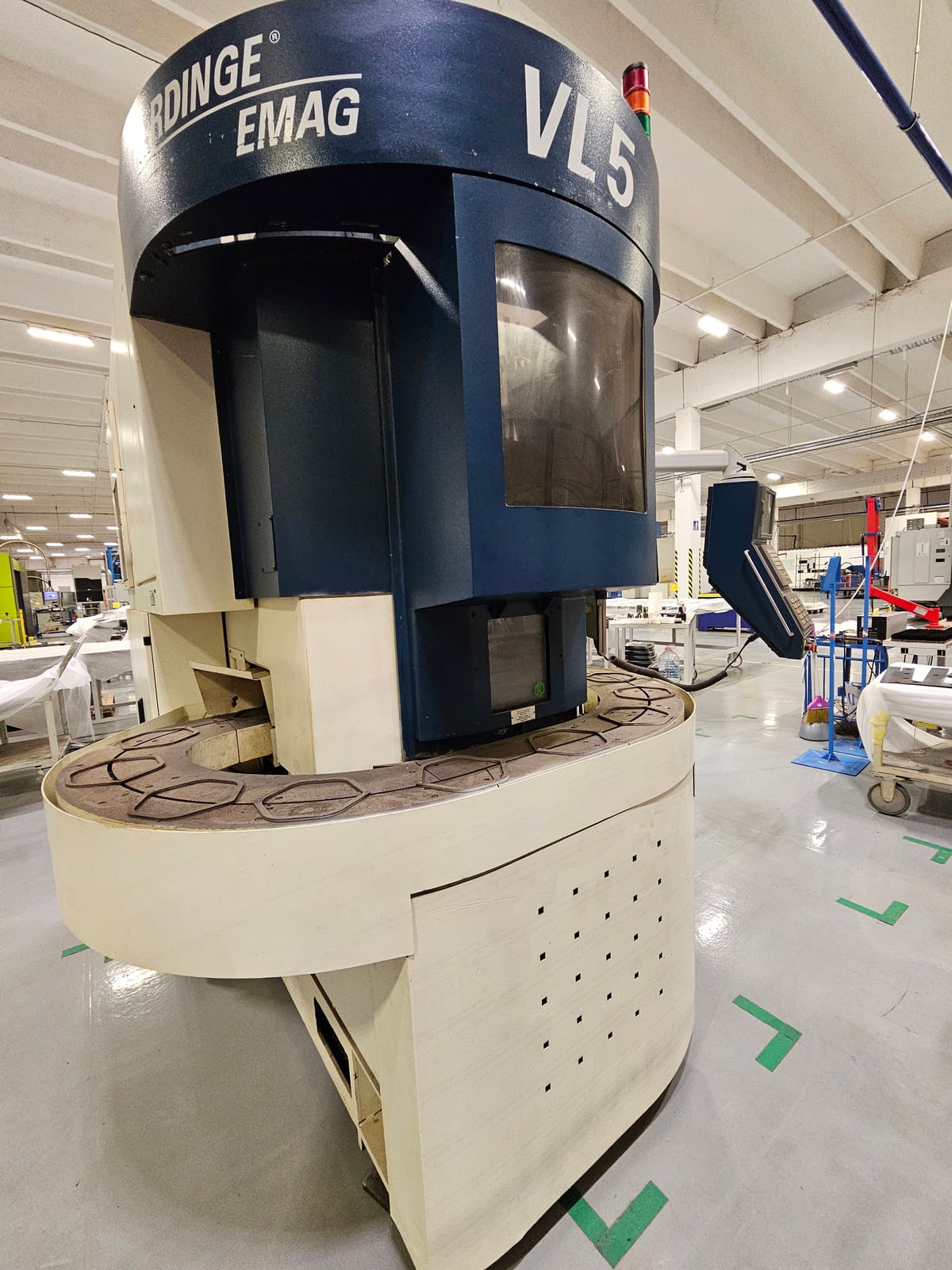

Вертикален CNC струг Hardinge EMAG VL 5 с обърнат шпиндел (pick-up), произведен в Германия през 2001 г., с управление Fanuc Series 21i-T.

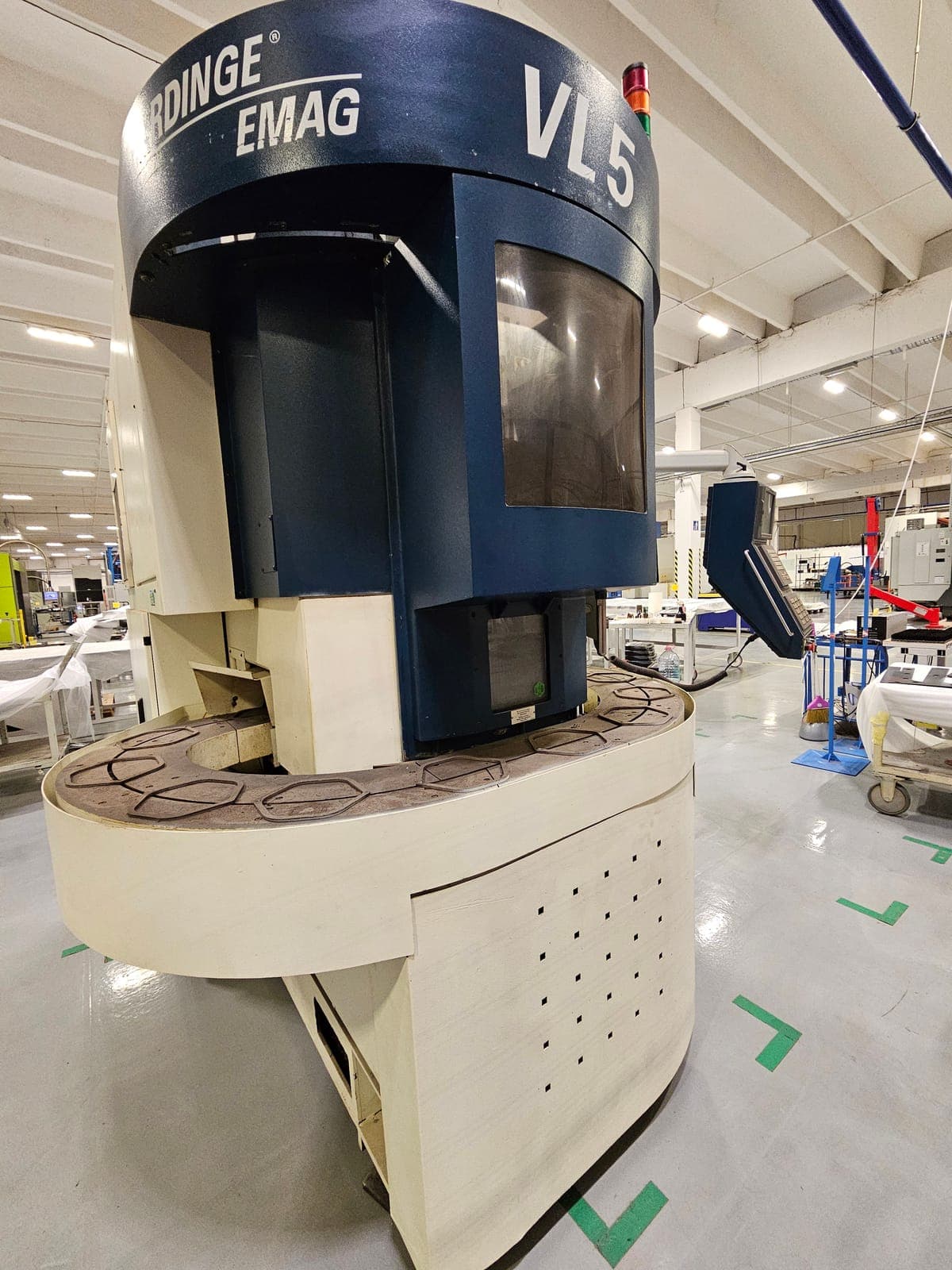

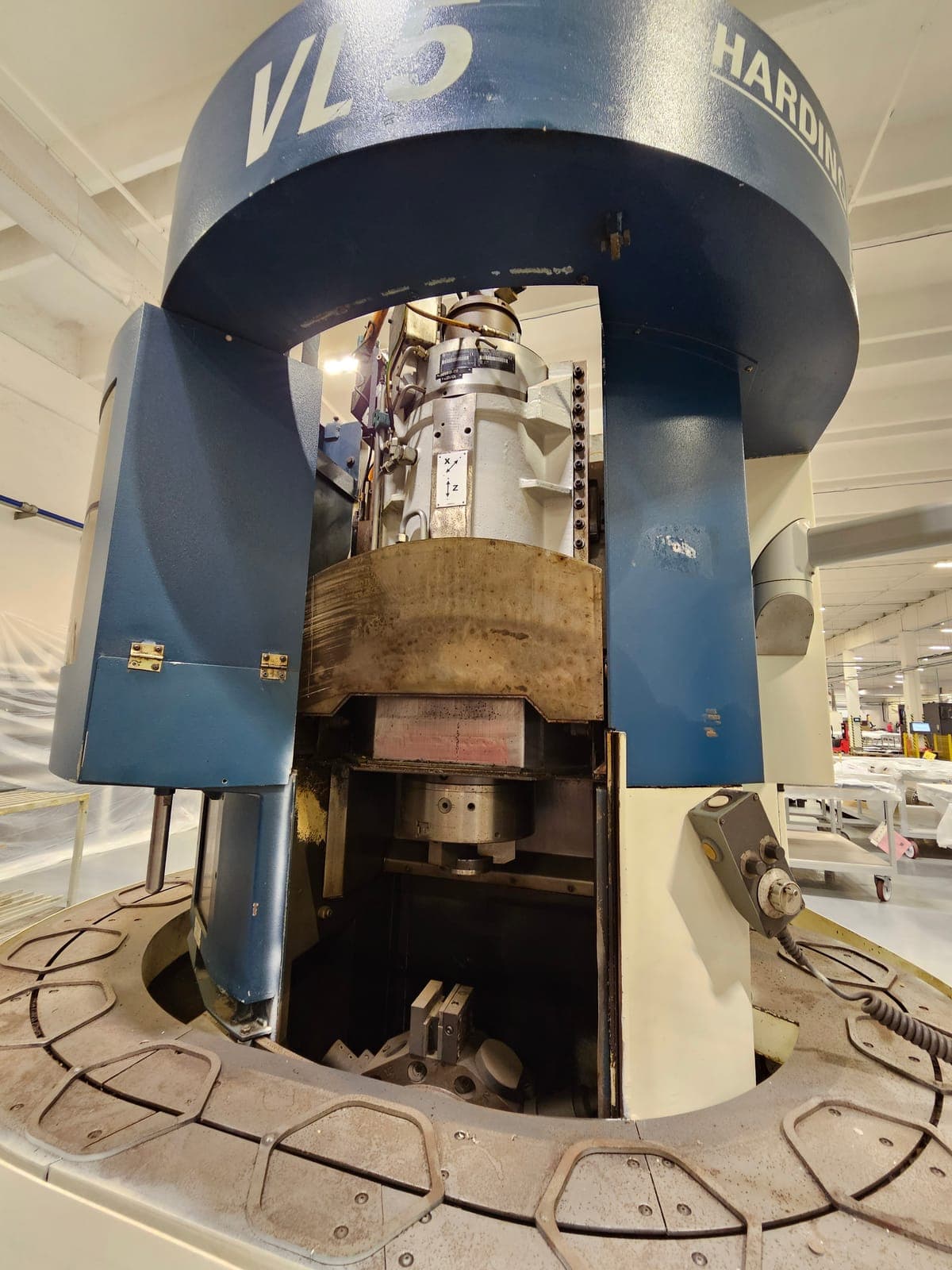

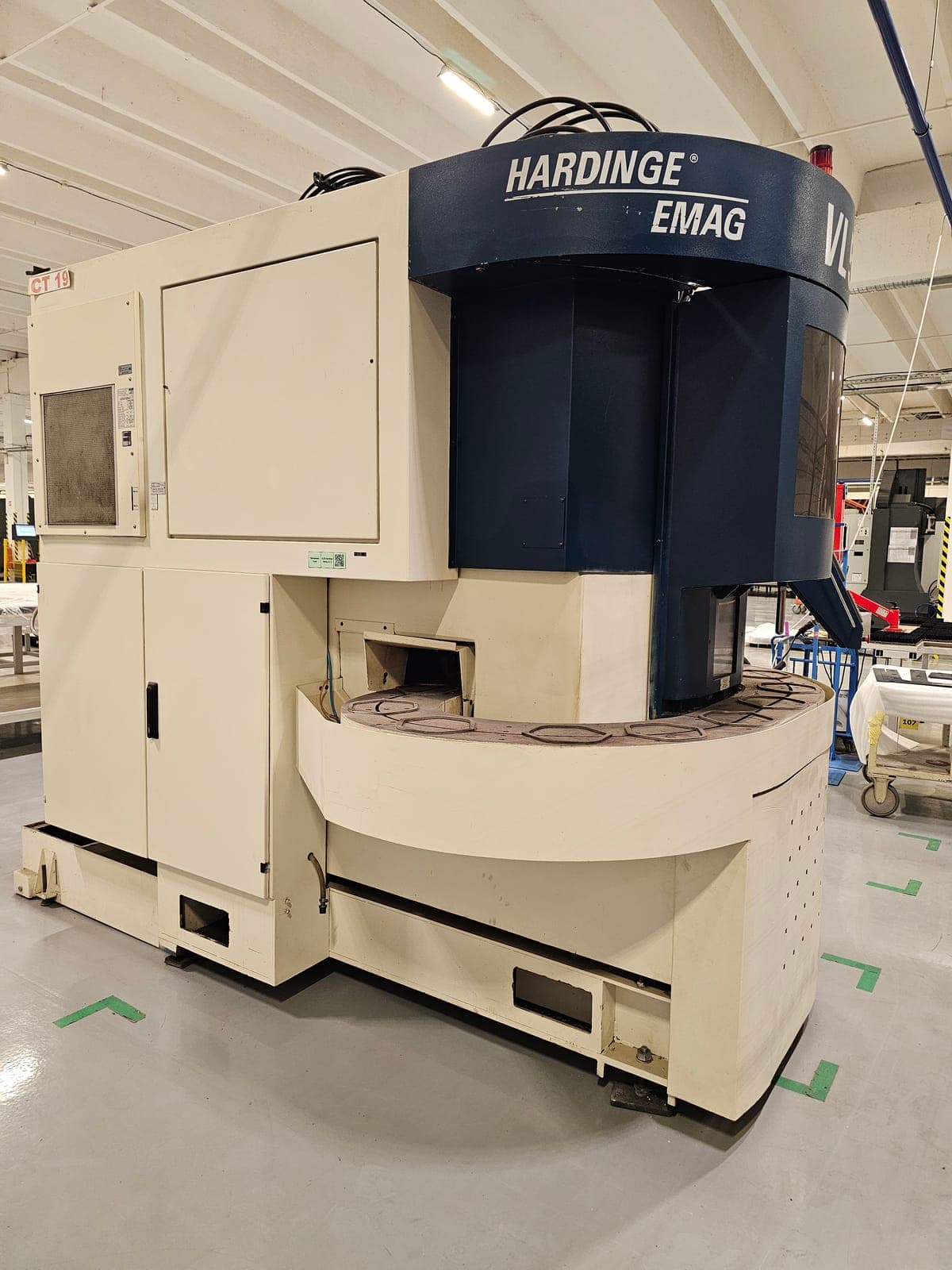

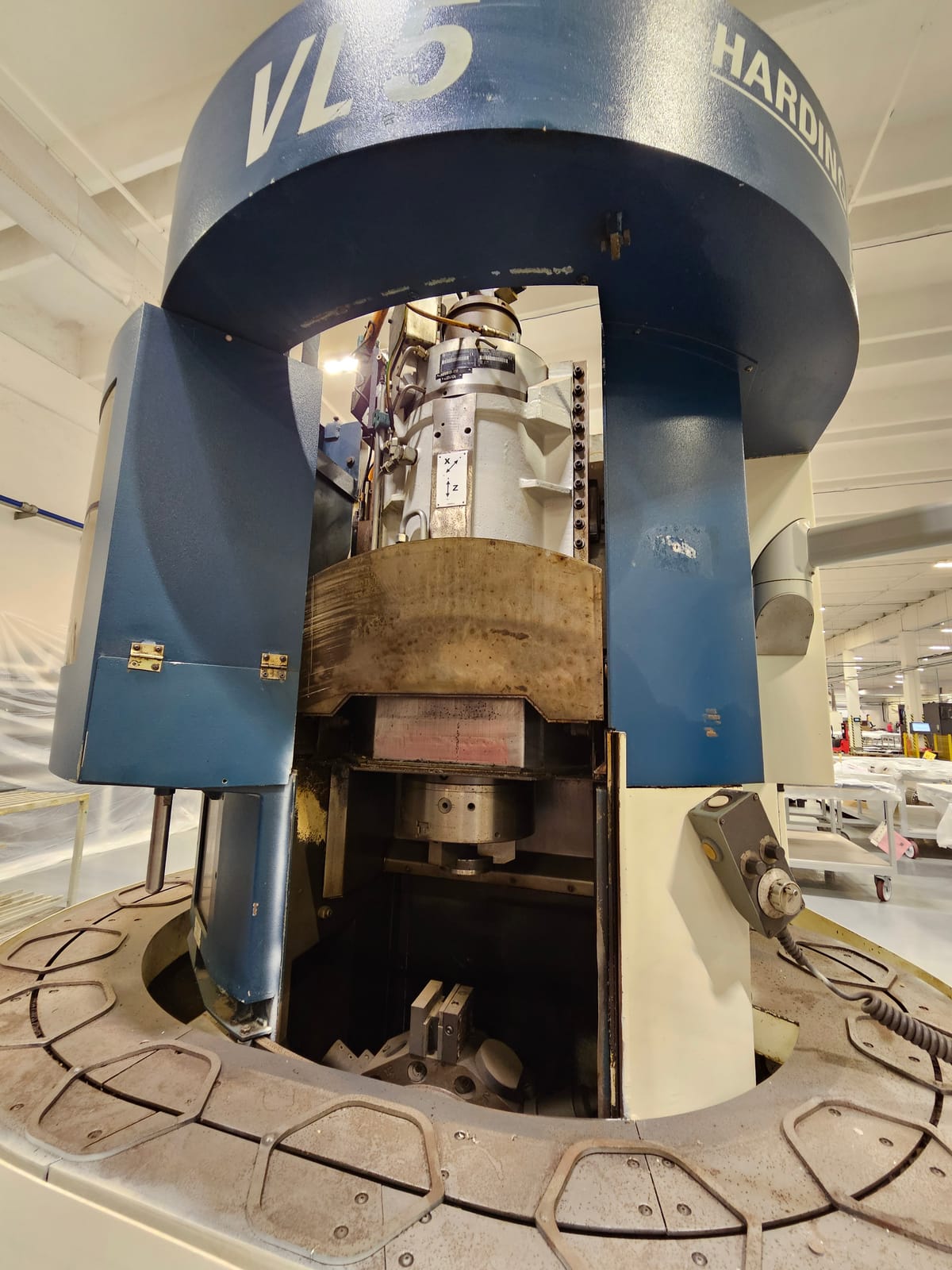

Шпинделът се зарежда сам: взима заготовката от кръговия транспортьор за детайли, обработва я над револверната глава и оставя готовия детайл обратно, без отделен манипулатор.
Работи с патронник 260 мм и обработва детайли с диаметър до 220 мм и дължина до 110 мм, а шпинделът достига 4500 об/мин. Ходът е 570 мм по X и 200 мм по Z; бързият ход е 60 м/мин по X и 30 м/мин по Z.

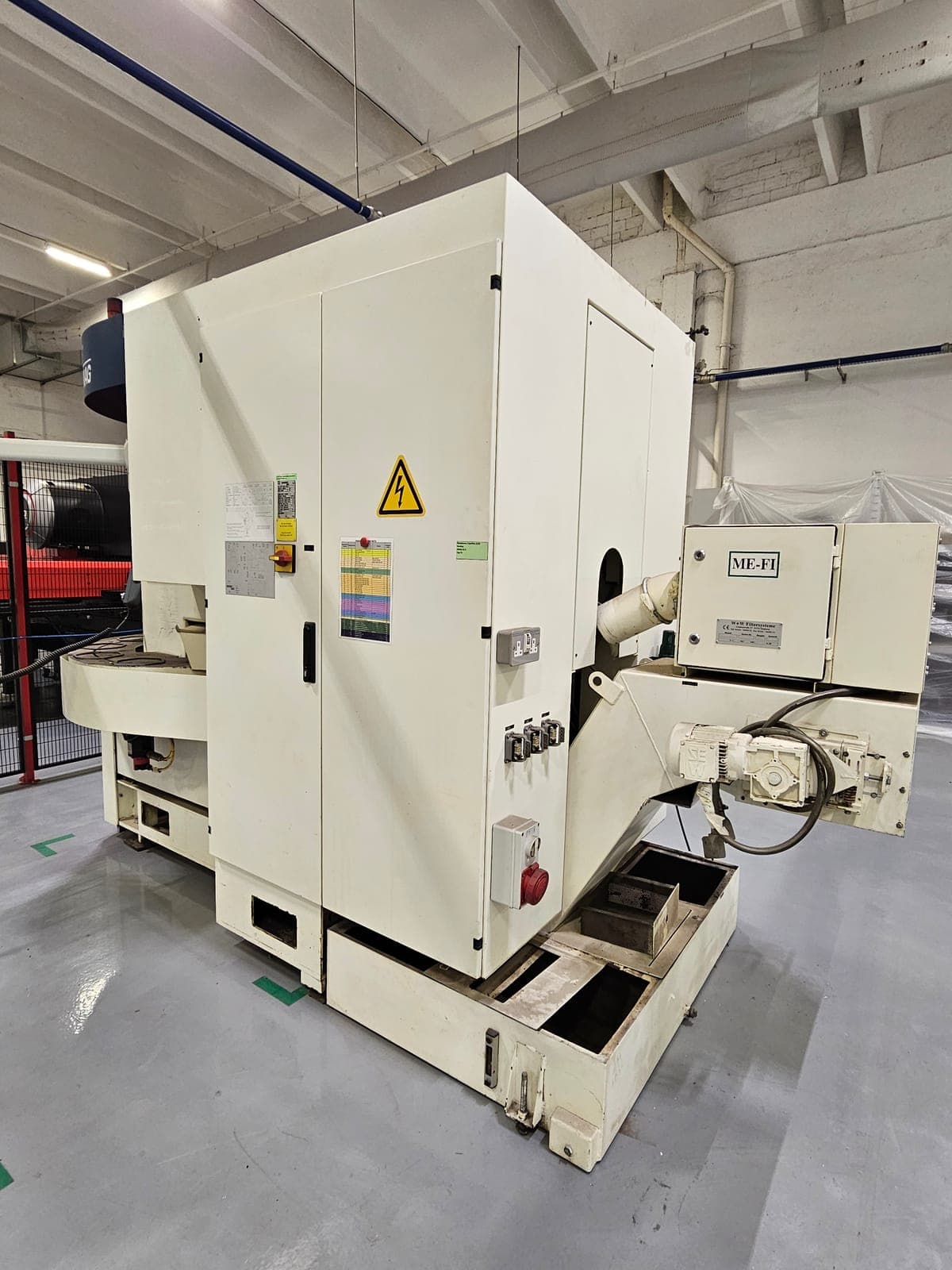

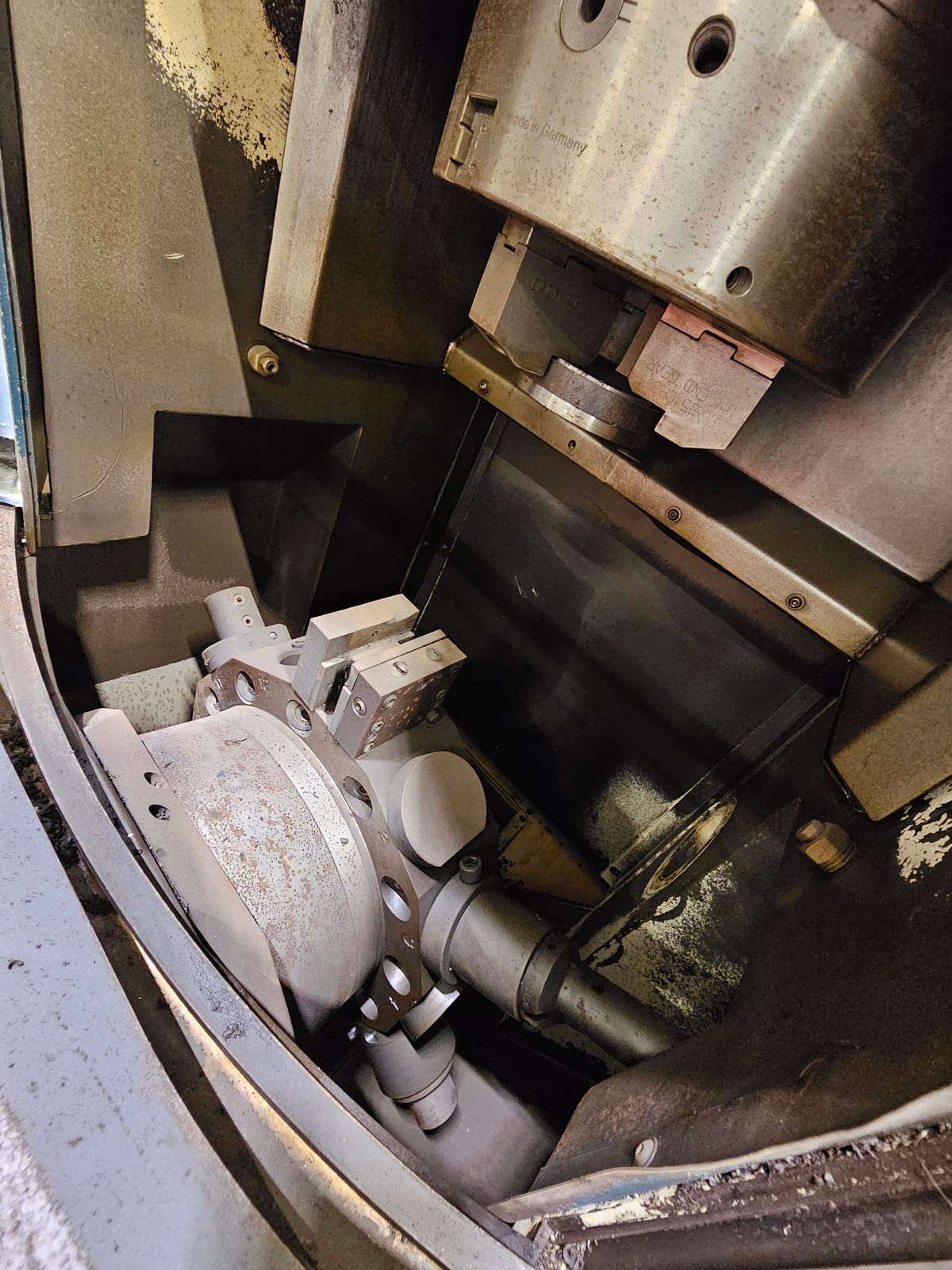

Револверната глава е с 12 позиции и всички са задвижвани, така че пробиването и фрезоването стават от същото установяване като струговането. Отзад е транспортьорът за стружка.
Габарити 3770 × 2040 × 2400 мм (Д × Ш × В), тегло 6500 кг. Продава се EXW Ямбол, цената е без ДДС. Машината може да се огледа в завода ни след предварителна уговорка.
Технически характеристики

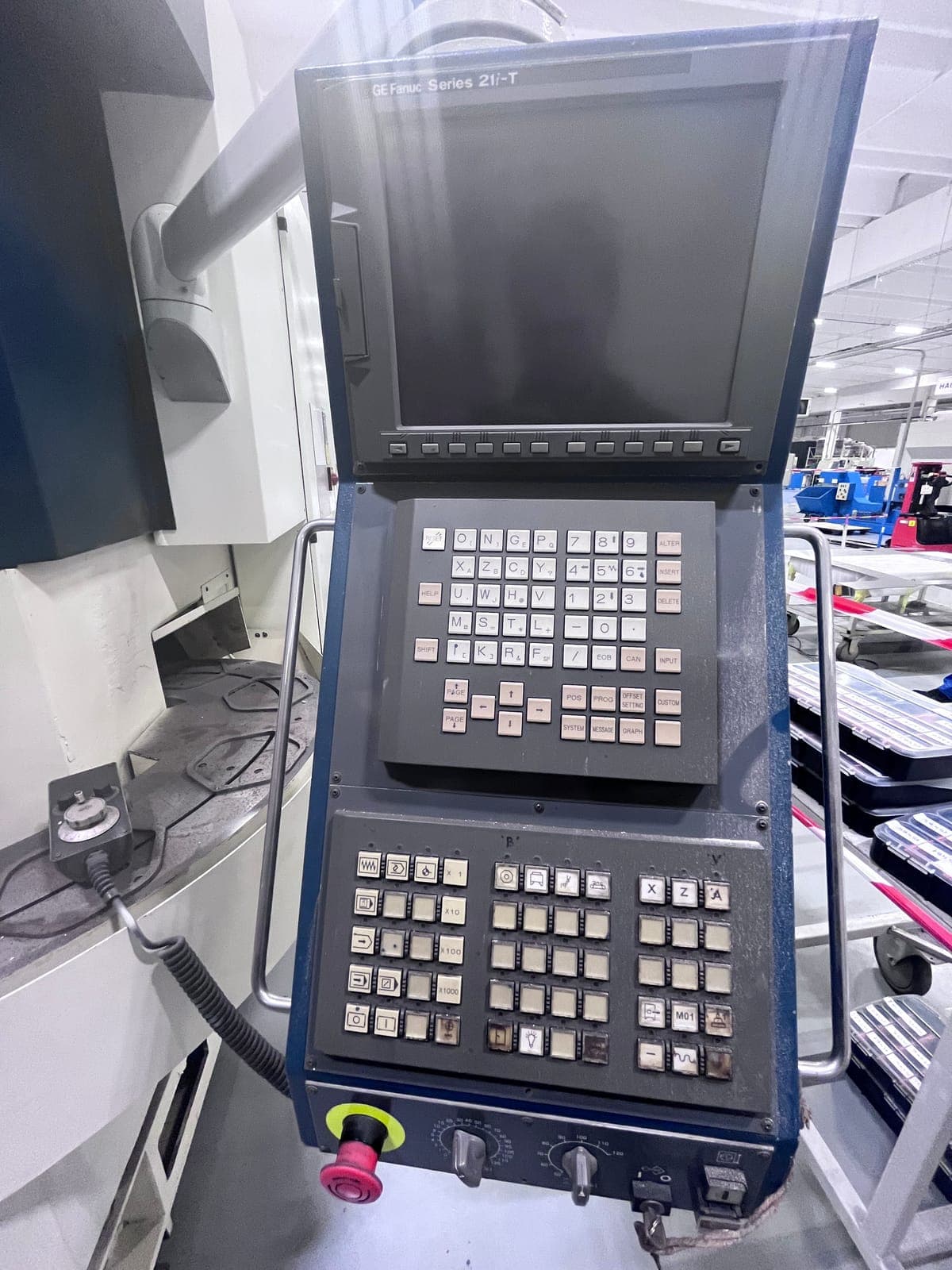

| CNC управление | Fanuc Series 21i-T |
|---|---|
| Зареждане | Обърнат шпиндел (pick-up) с транспортьор за детайли |
| Диаметър на патронника | 260 мм |
| Макс. диаметър на струговане | 220 мм |
| Макс. дължина на детайла | 110 мм |
| Обороти на шпиндела | до 4500 об/мин |

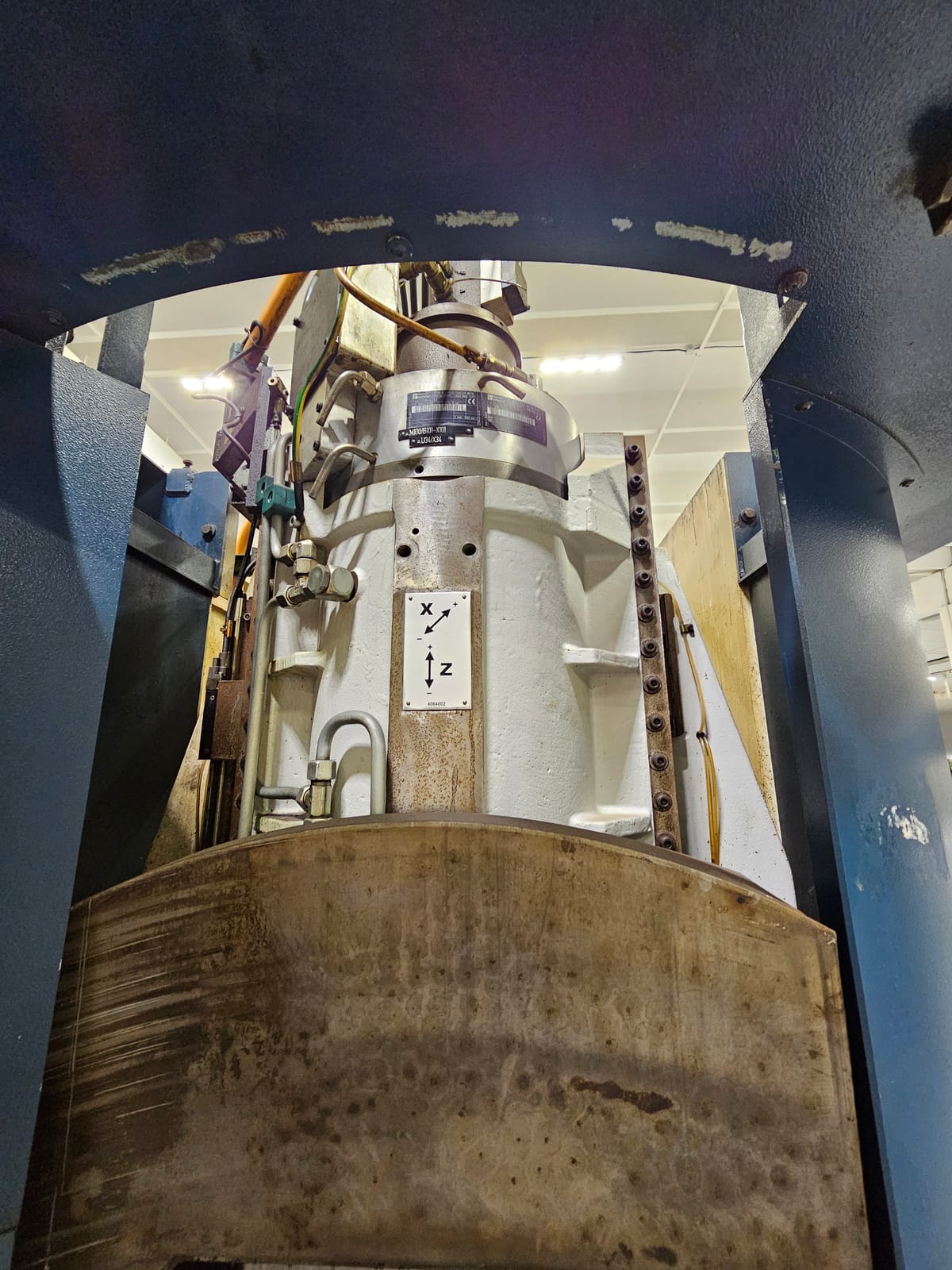

| Ход X / Z | 570 / 200 мм |
| Бърз ход X / Z | 60 / 30 м/мин |
| Револверна глава | 12 позиции, всички задвижвани |

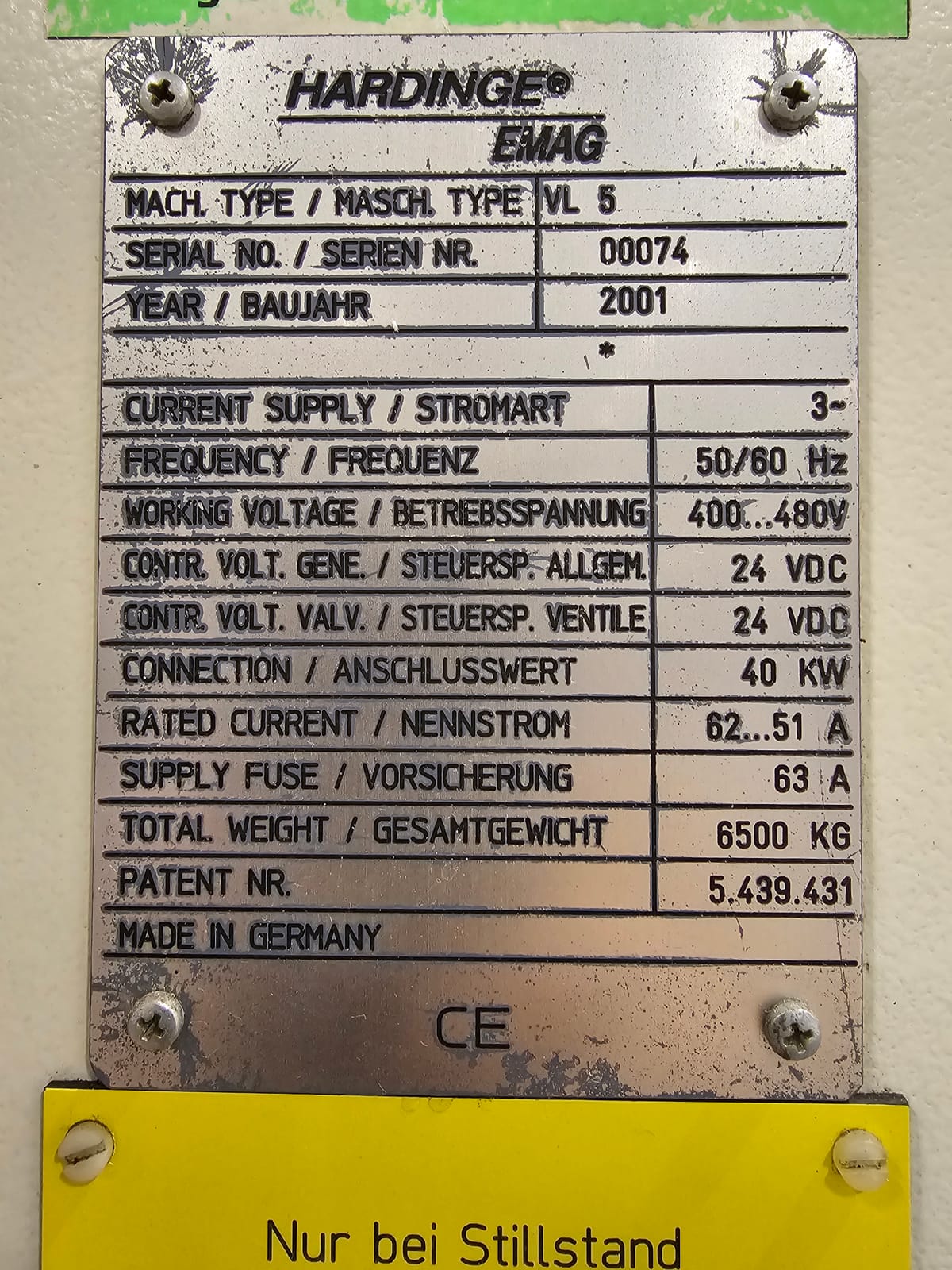

| Захранване | 400–480 В, 3 фази, 50/60 Хц |
| Инсталирана мощност | 40 кВт |
| Предпазител | 63 А |
| Габарити (Д × Ш × В) | 3770 × 2040 × 2400 мм |
| Тегло | 6500 кг |
